2D- und 3D-Koordinatenmesstechnik

Präzision auf die es ankommt. Mit der Erweiterung des dimensionellen Labors um die 2D- und 3D-Koordinatenmesstechnik, deckt die Testo Industrial Services eine am Markt sehr gefragt Messgröße ab.

Innerhalb der 2D- und 3D-Koordinatenmesstechnik können präzise Daten über Toleranzen an Werkstücken geliefert werden. Die Koordinatenmesstechnik ist das genauste Verfahren zur Erfassung und Vermessung von Produkten und Gegenständen in ihrer Gesamtheit. Innerhalb der Prüfverfahren können unterschiedlichste Parameter von Bauteilen, wie zum Beispiel Maße, Winkel, Form und Lage überprüft werden. Die Messungen sind nicht nur bei Standardgeometrien, sondern zusätzlich bei jeglichen Freiformflächen möglich.

Testo Industrial Services kann mit vier hochpräzisen Koordinatenmessmaschinen (KMG) Ihre individuellen Bauteile präzise vermessen. Hierbei erreichen wir eine minimale Messunsicherheit von 1,3 µm + L/500. Zusätzlich sind wir in der Lage mit Hilfe einer Streifenlichtprojektion oder mit unserer CT-Messung neben taktilen Messungen auch optische Prüfungen durchzuführen.

Ihre Vorteil: Unsere Kompetenz

  • DAkkS-akkreditierte Kalibrierung von prismatischen, kegeligen und kugelförmigen Werkstücken
  • Einzigartiges Messvolumen von bis zu X=3000 mm x Y=1200 mm x Z=900 mm
  • Hohes Know-how durch jahrelange Erfahrung

ISO und DAkkS akkreditierte Kalibrierungen für Ihre Lehren und Meisterteile

Für eine fachgerechte Anwendung müssen Lehren und Meisterteile regelmäßig kalibriert werden. Dies ist die Garantie für zuverlässige und normkonforme Messergebnisse in sämtlichen produzierenden Unternehmen. Mit unseren hochpräzisen KMGs und einem fundierten Kalibrierprozess sind wir ideal ausgestattet, Ihre Lehren und Meisterteile zu vermessen.

Taktile Vermessung von Freiformflächen

Hier sind wir spezialisiert für:

  • Steigungslehren
  • Verzahnungslehren
  • Spezielle Gewindelehren (Innen und Außen)
  • Einstellringe und Einstelldorne mit Rundheit und Formabweichung
  • Kalibriernormale
  • Und viele weitere rückführbare Prüfmittel

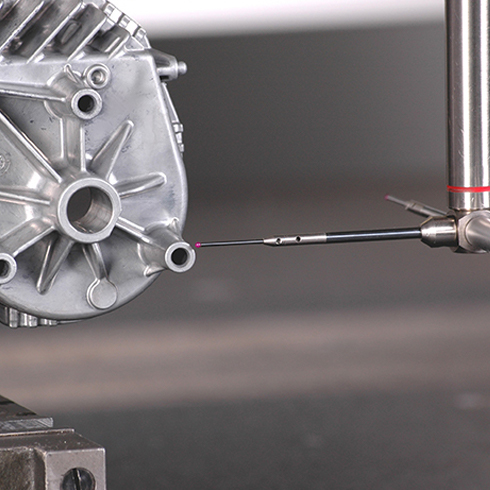

Prüfberichte für Ihre Werkstücke und Bauteile - mit taktiler Messtechnik

Zusätzlich zu unseren Kalibrierungen bieten wir Prüfberichte für Ihre Werkstücke und Bauteile an. Hierbei prüfen und vermessen wir ebenfalls auf unseren hochpräzisen KMGs für ein sicheres und zuverlässiges Ergebnis. Neben dem Erstellen von kundenindividuellen Erstmuster-Prüfberichten von z.B. Kunststoff- und Spritzgussteilen prüfen wir auch Sondergeometrien und führen zudem Verzahnungsprüfungen mit jeglichen Verzahnungsarten durch (Merkmalsorientierte Prüfungen).

Mit Hilfe unseres breit aufgestellten Messequipments und einem schwenkbaren Messkopf, sind wir sogar in der Lage kleinste Module von Innenverzahnungen zu prüfen.

Vermessung von Verzahnungen

Hier sind wir spezialisiert für:

  • Zahnräder (Innenverzahnungen, Außenverzahnungen, Evolventenverzahnungen und viele mehr)
  • Schneckenräder
  • Gehäuse
  • Abdeckungen
  • Und viele weitere unterschiedliche Bauteile

Prüfberichte für Ihre Werkstücke und Bauteile - mit 3D-Scan-Verfahren

Neben den taktilen Messverfahren sind wir auch in der Lage mittels 3D-Scan-Verfahren Prüfungen durchzuführen. Die Abtastung des Messobjektes erfolgt berührungslos und basiert auf den physikalischen Grundlagen der Reflexion und Absorption. Dadurch können wir unbekannte Freiformflächen digitalisieren und Flächenrückführungen durchführen.

Die hohe Stabilität des mechanischen Aufbaus sowie die speziell für den COMET L3D Sensor entwickelte Optik garantieren höchste Messgenauigkeiten. Die hochpräzise Streifenlichtprojektion sowie der integrierte Dreh- und Schwenktisch führen zu einer optimalen Erfassung aller Flächen, Ecken und Kanten Ihres Bauteiles.

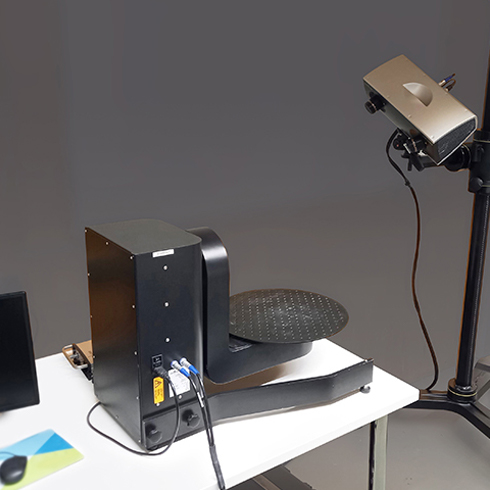

Vermessung mit Streifenlichtprojektor

Komplexe Geometrien Ihrer Bauteile können zerstörungsfrei analysiert und in digitaler  Form durch die industrielle Computertomographie (ICT) ausgewertet werden. Gerade für sehr kleine Bauteile aus der Medizintechnik ist diese Möglichkeit grenzenlos.

Prüfberichte für Ihre kompletten Baugruppen und Spannvorrichtungen inklusive Justage

Die Prüfung Ihrer kompletten Baugruppen und Spannvorrichtungen ist ebenfalls an unseren KMGs möglich. Zusätzlich haben wir das Know-how diese auch im Bedarfsfall zu justieren. Die Messgrößenerweiterung der Testo Industrial Services unterliegt der Firmenübernahme von WIEPRO Messtechnik aus Villingen-Schwenningen. Derzeit erfolgt die rechtliche Übernahme der DAkkS-Akkreditierung, somit werden vorübergehend DAkkS Kalibrierscheine im Namen von WIEPRO Messtechnik ausgestellt.

Infos zur Firmenübernahme
