Kalibrierung von mechanischen Messgrößen

Testo Industrial Services zeichnet sich durch ein umfangreiches mechanisches Labor, spezialisiert auf die Kalibrierung von Druck-, Drehmoment-, Drehwinkel-, Kraft- und Beschleunigungsmesstechnik aus.

Hochpräzise und moderne Messeinrichtungen sorgen für eine rückführbare und herstellerunabhängige Kalibrierung Ihrer mechanischen Prüfmittel. Sowohl ISO-/Werkskalibrierungen als auch Kalibrierungen anerkannt nach der DIN EN ISO/IEC 17025:2018 sind möglich.

Zur Aufrechterhaltung der Qualitäts- und Sicherheitsstandards ist es von elementarer Bedeutung, dass Sie sich auf die Ergebnisse der eingesetzten Messmittel verlassen können. Hierbei stehen wir Ihnen zur Seite.

Ihr Vorteil: Unsere Kompetenz

  • Primärlabor für die Kalibrierung von Gebrauchs- und Bezugsnormalen (Beschleunigung und Druck)
  • Etablierte und normkonforme Laborprozesse
  • Akkreditierung bis 500m/s² (Sinus) und bis zu 0,5 kg Prüflingsmasse im Bereich Beschleunigung

Unsere Neuheiten

  • Temperaturbasierte Druckkalibrierung
  • Drehwinkelprüfstand
  • Akkreditierung bis 500m/s² im Frequenzbereich 3 Hz - 10 Hz
  • Kalibrierung von Signalkonditionierungsgeräten (IEPE/ICP®)
  • Beschreibung von TEDS (Transducer Electronic Data Sheet) Bausteinen

Druck

Die Bestimmung und Überwachung des herrschenden Druckes spielt in vielen Bereichen eine herausragende Rolle. In unseren firmeneigenen Laboratorien können wir für Sie akkreditierte Kalibrierungen gemäß der DIN EN ISO/IEC 17025:2018 bis zu einem Druck von 1200 bar anbieten. Unsere Laboratorien sind hierfür mit verschiedensten Primär-, Bezugs- und Gebrauchsnormalen ausgestattet. Zusätzlich können Werkskalibrierungen mit einem Druck von bis zu 5000 bar durchgeführt werden. Unser Labor beruht auf zwei unterschiedliche Referenzarten: Druckwaagen und Druckregler.

 Kalibrierung von Druckmessgeräte

Im Bereich Druck sind wir auf folgende Messgeräte spezialisiert:

  • Digitale und analoge Manometer: Additel 681; SIKA D2
  • Druckmessgeräte mit digitaler Anzeige: Testo 511; Greisinger GMH1100
  • Druckmessumformer mit elektrischem Ausgangssignal: Keller PA-33X; Kulite XTL-198
  • Druckregler: WIKA CPC6050; GE DRUCK Pace5000
  • Druckkalibratoren: Fluke 719; Beamex MC6



Drehmoment

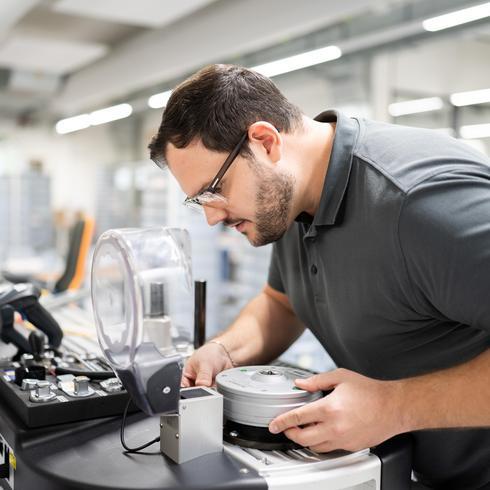

Verschraubungen mit fest definierten Kräften sind in vielen Industriebereichen unabdingbar. Daher muss eine rückführbare Kalibrierung der eingesetzten Drehmomentschlüssel aus Gründen der Qualitätssicherung vorgenommen werden. Auf unserer speziell eingerichteten Kalibrieranlagen für Drehmoment mit einem Messbereich von 0,01 Nm bis 1000 Nm bzw. 3000 Nm verfügt Testo Industrial Services über das Know-how und das Equipment ISO- und DAkkS-akkreditierte Kalibrierungen für Ihre Drehmomentschrauber, -prüfgeräte, und -sensoren nach normativen Vorgaben durchzuführen:

  • Drehmomentschlüssel/-schraubendreher nach DIN EN ISO 6789 bzw. DKD-R 3-7
  • Drehmomentaufnehmer nach DIN 51309
  • Drehmomentprüfgeräte nach DKD-R 3-8
Kalibrierung von Drehmomentmessgeräten

Im Bereich Drehmoment sind wir auf folgende Messgeräte spezialisiert:

  • Drehmomentschlüssel: Stahlwille 730; Hazet 5000er+6000er; Garant; Gedore Tohnichi; Proxxon; WIHA 7441 + 7443; Wera; Kanon
  • Drehmomentschrauber: Atlas Copco& BCP; BCV
  • Drehmomentprüfgerät: Norbar; Stahlwille 7728; Stahlwille 7721; Stahlwille 7723; Hios; Mark 10
  • Drehmomentsensor: HBM T4WA; Schatz; Burster

Drehwinkel

Mit Hilfe unseres Drehwinkelprüfstandes sind wir für die Kalibrierung Ihrer Drehwinkelsensoren und Messsysteme sowie Drehmoment- und Drehwinkelschlüssel nach VDI/VDE 2648 Blatt 1 und 2 ideal ausgestattet.

In unserem Labor in Dachau haben wir die Möglichkeit, kombinierte DAkkS-akkreditierte Kalibrierungen Ihrer Drehwinkelgeber mit einer Drehgeschwindigkeit von < 0,2 1/min durchzuführen und gehören hiermit zur Leistungsspitze in diesem Bereich. Grundsätzlich sind jegliche Messpunkte zwischen 0° und 360° möglich. Werfen Sie einen Blick in unsere Akkreditierungsurkunde.

Kalibrierung im Bereich Drehwinkel

Im Bereich Drehwinkel sind wir beispielsweise auf folgende Messgeräte spezialisiert:

  • Drehmomentsensoren mit Winkeloption: HBM T4WA
  • Drehmomentschraubwerkzeuge mit Winkelmesser: GWK Quantec; SCS; Gedore E-Torc
  • Drehgeber/Encoder: Wachendorf

Kraft

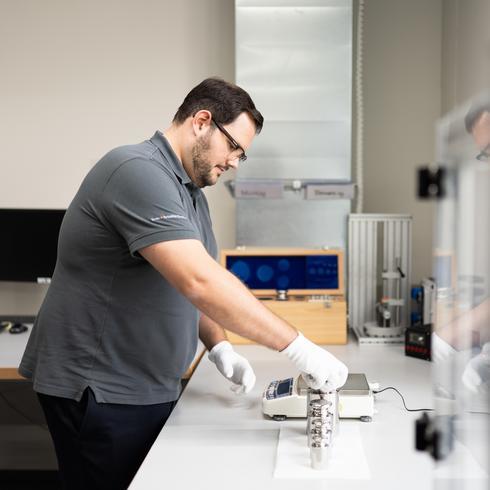

Bei der Umformung von verschiedensten Komponenten ist die Messung der jeweiligen Kraft unabdingbar. Nur so können Produkte standardisiert hergestellt und die Qualität sichergestellt werden. Daher müssen verschiedenste Kraftmessgeräte und Kraftaufnehmer in regelmäßigen Intervallen kalibriert werden. Testo Industrial Services zeichnet sich durch eine Kraftkalibriereinrichtung mit einem Messbereich von bis zu 250 kN aus.

Auf unseren Kraftkalibriereinrichtungen können alle gängigen Kraftmessgeräte und Kraftaufnehmer kalibriert werden, bei denen die Kraft über die elastische Verformung eines Körpers ermittelt wird. Die Kalibrierung erfolgt mittels einer Vergleichsmessung, ein hochpräzises Bezugsnormal stellt die Rückführbarkeit sicher.

Kalibrierung von Kraftmessgeräten

Im Bereich Kraft sind wir auf folgende Messgeräte spezialisiert:

  • Kraftmessgeräte : Chatillon DFE II; Alluris FMI; Sauter FL
  • DMS-Kraftaufnehmer: HBM U2B; Burster 8524; ME-Meßsysteme KM
  • Piezo-Kraftaufnehmer: Kistler 9311B
  • Kraftmessdosen/Hydraulischer Druckkraftaufnehmer: Tecsis F1115

Beschleunigung

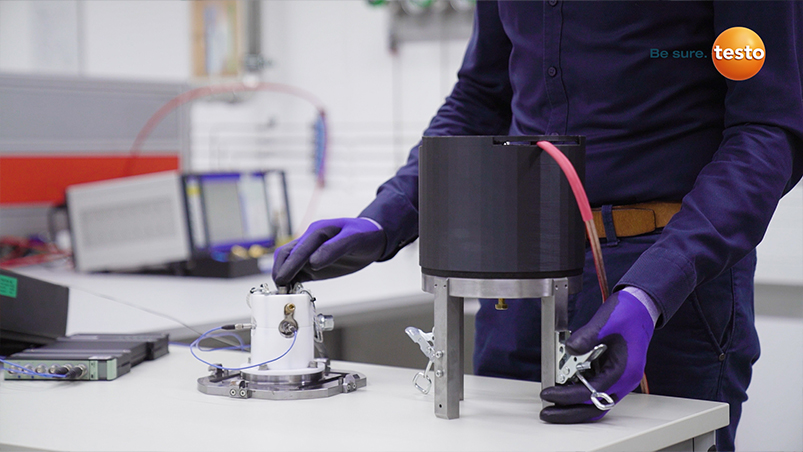

In der Industrie wirken bei verschiedensten Arbeitsvorgängen Vibrationskräfte, welche mit Hilfe von Beschleunigungssensoren gemessen werden. Unser Kalibrierservice von Beschleunigungssensoren und Vibrationsmessgeräten umfasst einen großen und komplexen Anwendungsbereich in nahezu allen Branchen der Industrie. Hierbei bieten wir herstellerunabhängige DAkkS-akkreditierte und nachweisbare (rückgeführte) akustische Kalibrierungen an. Schwingungen, die während der Kalibrierung auftreten dämpft unser 2,6 Tonnen schwerer Sandsteintisch problemlos aus.

Mit unserer Expertise stehen wir für sekundäre Sinus-Kalibrierungen von Schwingungskalibratoren, Schwingungsaufnehmern wie z. B. monoaxialen und triaxialen Sensoren, Schwingungsmessgeräten (im Frequenzbereich von 0,2 bis 20.000 Hz) bis hin zu speziellen individuellen Lösungen, für unter anderem kontaktlosen Schwingungsfrequenzzähler oder Vibro-Pads zur Verfügung. Kalibriert wird nach dem Prinzip der sekundären Vergleichskalibrierung gemäß DKD-R 3-1 ISO 16063-21 (Schwingungskalibrierung).

Wie bieten Ihnen eine vollumfängliche DAkkS-akkreditierte Kalibrierung von nahezu allen Schwingungsprüfmitteln, werfen Sie einen Blick in unsere Akkreditierungsurkunde. Zusätzlich zur Kalibrierung bieten wir auch die Möglichkeit der Reparatur Ihrer Aufnahme-Geräte in unserem Service-Center in Hamburg sowie die Justage Ihrer Geräte nach Herstellervorgaben.

Kalibrierung von Schwingungsmesseräten

Im Bereich Beschleunigung sind wir auf folgende Messgeräte spezialisiert:

  • Schwingungsaufnehmer jeglicher Hersteller: Althen; Brüel&Kjaer; CTC; Dytran; Endevco; Honeywell; ifm
  • Schwingungskalibratoren: Brüel&Kjaer; Metra Mess- und Frequenztechnik; PCB Piezotronics; MTS
  • Schwingungsmessgeräte: Brüel&Kjaer Vibro; db Prüftechnik; Fluke; Nti Audio; SKF

Erfolgsgeschichten

Wir unterstützen Sie bei Ihren Projekten und setzten uns für Ihre Ziele ein. Hier finden Sie einen Auszug aus den Referenzen unserer erfolgreichen Projekte:

Referenzen

Unser Know-how

Know-how

Unser Know-how für Sie zusammengefasst: In unserem Wissens-Center finden Sie hilfreiches Know-how unserer Fachexperten über die mechanische Kalibrierung oder tauchen Sie ein, in einen interessanten Fachartikel.

Unser Leistungsumfang für Sie

Unser Leistungsumfang umfasst neben Standard ISO-Kalibrierungen auch akkreditierte DAkkS-Kalibrierungen. Hier finden Sie einen Auszug über unsere angebotenen Leistungen in unseren Laboren und bei Ihnen vor Ort.

Messgröße Druck: Digitale und analoge Manometer, Druckmessgeräte mit digitaler Anzeige, Druckmessumformer mit elektrischem Ausgangssignal, Druckregler, DruckkalibratorenKalibrierung DAkkS-akkreditiert*Kalibrierung vor Ort
Negativer und positiver Überdruck zwischen -1 bar und 1200 bar
Absolutdruck zwischen 0,03 bar und 1201 bar
Primärkalibrierung für Druckcontroller von -1 bar bis 70 bar (Relativdruck) und von 0,03 bar bis 70 bar (Absolutdruck)
Temperaturbasierte Druckkalibrierung im Bereich -30°C bis 120°C bei -1 bar bis 210 bar (Relativdruck) und 0,03 bar bis 210 bar (Absolutdruck)
Messgröße Drehmoment und Drehwinkel: Drehmomentschlüssel, Analyseschlüssel, elektrische und pneumatische Drehmomentschrauber, Drehmomentsensoren /-aufnehmer, DrehwinkelsensorenKalibrierung DAkkS-akkreditiert*Kalibrierung vor Ort
Anzeigende und auslösende Drehmomentschlüssel (links/rechts) von 1 bis 1000 Nm
Drehmomentschraubwerkzeuge inkl. Winkeloption
Elektrische und pneumatische Drehmomentschrauber von 0,1 bis 5 Nm
Drehmomentprüfgeräte /-kalibratoren und Drehmomentsensoren von 1 bis 1000 Nm
Drehwinkelaufnehmer/Drehgeber an 12 Punkten zwischen 0 und 360°
Drehmomentschraubendreher ab 1 cNm
Drehmoment Transferschlüssel Klasse 1
Anzeigende und auslösende Drehmomentschlüssel (links/rechts) bis 3000 Nm
Messgröße Kraft: Kraftmessdosen, Kraftaufnehmer, Kraftprüfgeräte, Federwaagen, Kontaktor, PräzisionswaagenKalibrierung DAkkS-akkreditiert*Kalibrierung vor Ort
Zug- und Druckbelastungen zwischen 10 N und 250 kN
Präzisionswaagen und Waagen bis zu einer maximal Last von 80 kg
Waagen bis zu einer maximalen Last von 200 kg
Einzelgewichte bis 500 kg
Gewichtsätze nach OIML R111 bis 10 kg
Messgröße Beschleunigung: Schwingungsaufnehmer, Schwingungsmessgeräte, SchwingungskalibratorenKalibrierung DAkkS-akkreditiert*Kalibrierung vor Ort
Schwingungsaufnehmer monoaxial oder triaxial und Ermittlung des Übertragungskoeffizienten
Schwingungskalibratoren an den Arbeitspunkten (Festwerten)
Schwingungsmessgeräte monoaxial oder triaxial und Ermittlung des Sensor-Übertragungskoeffizienten
Kalibrierung des Amplitudenfrequenzganges bei ca. 5 -10 Festfrequenzen (Sinus). Frequenzkalibrierbereich von 0,2 Hz bis 20 kHz mit Amplituden bis zu 500 m/s²
WeiteresKalibrierung DAkkS-akkreditiert*Kalibrierung vor Ort

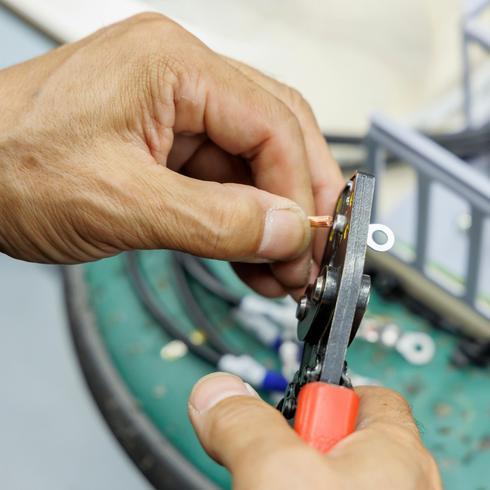

Crimpzangen
Härteprüfgeräte Shore
Pipetten

*im Labor
