Messtechnische Prüfdienstleistungen

Messtechnische Prüfdienstleistungen sind essenzielle Bestandteile in der Qualitätssicherung Ihrer Messtechnik. Als messtechnischer Dienstleister lösen wir Ihre individuellen Prüfaufgaben nach Ihren Vorgaben innerhalb unterschiedlichster Bereiche.

Über die Kalibrierung Ihrer Messgeräte hinaus sind wir durch unser messtechnisches Know-how in der Lage, Prüfdienstleistungen anzubieten. Dazu zählen HV-Prüfungen, die Erstellung von Erstmusterprüfberichten sowie die Durchführung von Maschinenfähigkeitsuntersuchungen. Hierbei führen wir die notwendigen Messungen durch, um messtechnische Merkmale an Messgeräten und Maßverkörperungen festzustellen und die definierte Spezifikationseinhaltung zu bestätigen. Die Dokumentation erfolgt durch die Erstellung von Prüfprotokollen und Prüfberichten.



Prüfungen

Erstmusterprüfberichte (EMPB)

Erstmusterprüfberichte sind elementare Bestandteile im Bemusterungsprozess, hierbei werden die Soll- und festgestellten Istwerte dokumentiert. Die Erstellung von Erstmusterprüfberichten für Ihre Werkstücke, Bauteile oder auch kompletten Baugruppen und Spannvorrichtungen kann in unserem dimensionellen Labor durchgeführt werden. Hierbei kommt taktile Messtechnik durch unsere KMGs sowie optische Messtechnik in Form unseres Streifenlichtprojektors und 3D-Scan-Verfahrens zum Einsatz. Durch das eingesetzte Messequipment sind wir in der Lage, kleinste Bauteile mit einer Vielzahl von Messpunkten, Großbauteile über einen Messbereich von bis zu 3 Metern, verzahnte Bauteile und jegliche Freiformflächen vermessen zu können.

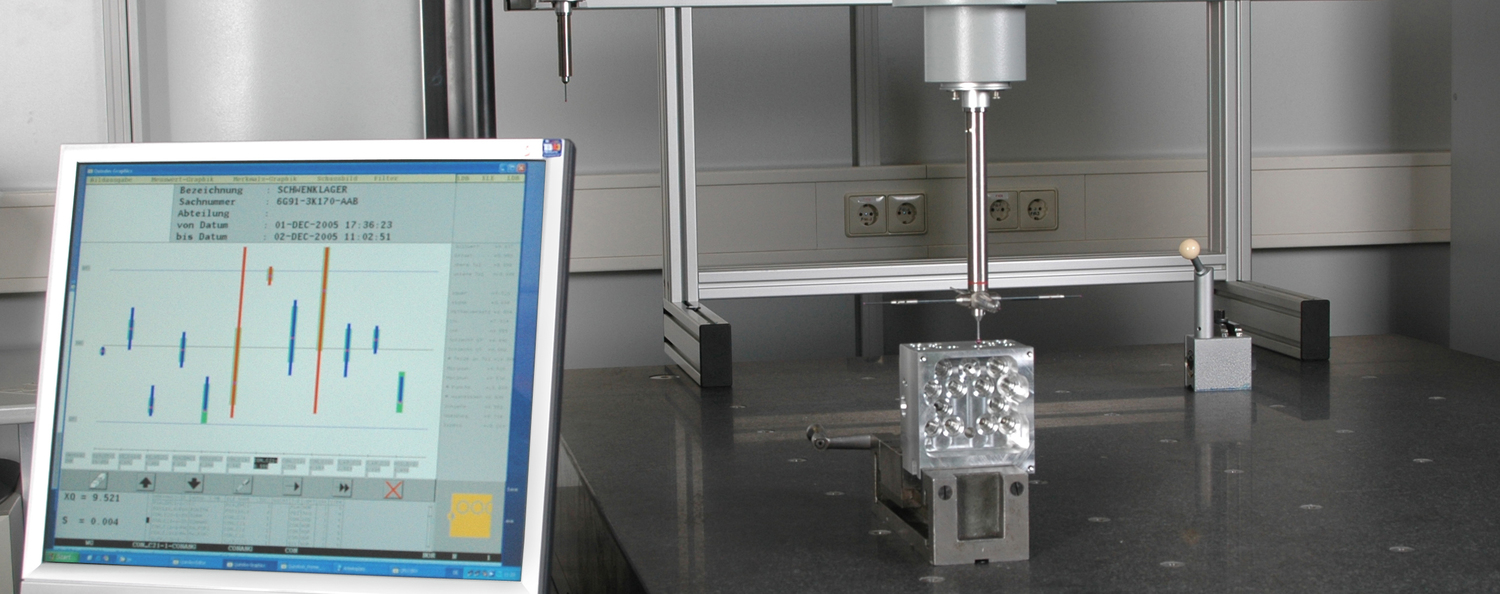

Koordinatenmesstechnik und 3D-Scan Verfahren

Wissens-Center Koordinatenmesstechnik

HV-Prüfungen

Die elektrische Sicherheit von Hochspannungs-Komponenten wird nicht nur im Feld der Elektromobilität immer wichtiger. Es werden einheitliche Prüfverfahren und Dienstleistungen für die Industrie und deren Werkzeuge und Prüfgeräte gefordert.

Die Prüfung der elektrischen Durchschlagsfestigkeit / Isolationsprüfung kann in unserem elektrischen Labor nach DIN 61010-31 in unserem Kugelbad für Sie durchgeführt werden. Hierbei sind Spannungsbereiche bis 5 kV problemlos abdeckbar. Neben Messmodulen, Adapter, Leitungen, Testequipment können für jegliche Bauteile Isolationsprüfungen durchgeführt werden.

Elektromobilität

Calibration Services für die Automobilindustrie

Maschinenfähigkeitsuntersuchung (MFU)

Bei der Untersuchung der Maschinenfähigkeit wird die Stabilität und Reproduzierbarkeit der Maschine als Prozesseinflussgröße ermittelt. Somit lassen sich Aussagen über die zu erwartenden maschinenbedingten Prozessfehler treffen und es kann Bezug auf vorgegebenen Qualitätsanforderungen genommen werden. Die Ermittlung von Fähigkeitsindizes zur Beurteilung der Maschine Cm und Cmk sind wichtige Bestandteile der MFU. Die Einsatzbereiche von Maschinenfähigkeitsuntersuchungen sind vielfältig, die Durchführung von Schraubfallbezogenen MFUs nach der VDI/VDE 2645 oder MFUs nach DIN ISO 22514 führen wir im Labor und auch bei Ihnen vor Ort durch.

Consulting Services

Messsystemanalyse (MSA)

Das MSA Verfahren 1 nach AIAG bzw. Eignungsnachweis nach VDA Band 5 ist der erste und essenzielle Schritt zur Beurteilung von Ihren neu eingeführten oder veränderten Messmitteln bzw. Messsystemen. Ziel des Verfahren 1 ist es, die Genauigkeit und Wiederholpräzision eines Messgerätes/Messmittels festzustellen.

Die Messmittelbeurteilung erfolgt durch die wiederholte Vermessung des Bezugsnormals des Messsystems. Die Voraussetzung hierbei ist, dass der „wahre“ Wert des verwendeten Bezugsnormals über einen Kalibrierschein dokumentiert und bekannt ist. Als Ergebnis wird das Messmittelpotenzial Cg sowie der Fähigkeitsindex Cgk (AIAG) bzw. QMK beim VDA Band 5 berechnet.

Gerne stehen wir Ihnen für eine Beratung für eine MSA nach Verfahren 2, Verfahren 3 oder weitere zur Verfügung.

Consulting Services

Sie haben Fragen zu unseren messtechnischen Dienstleistungen? Wir rufen Sie gerne zurück oder vereinbaren einen individuellen Termin mit Ihnen!
